35材 黄/灰

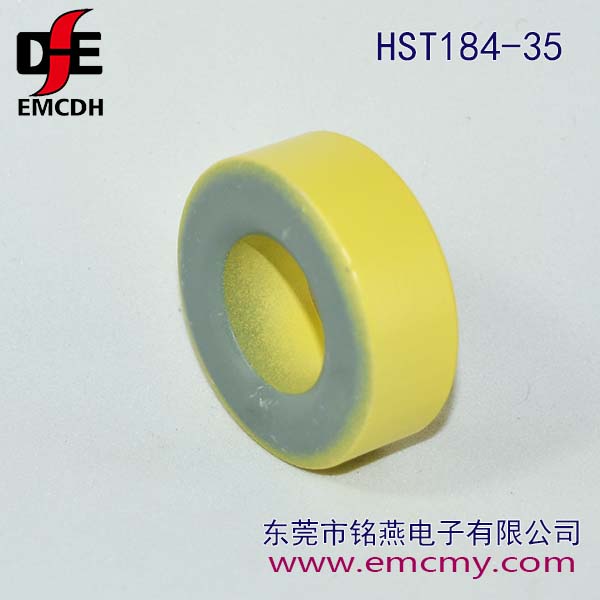

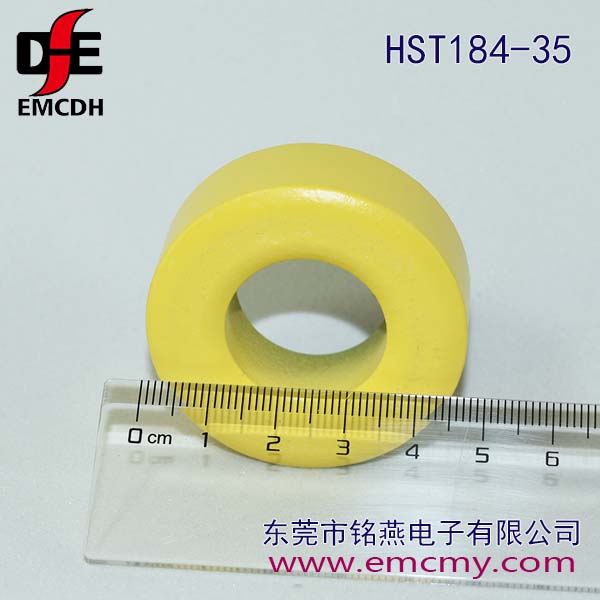

HST184-35 铁粉芯 黄灰环 35材
  • HST184-35 铁粉芯 黄灰环 35材
  • HST184-35 铁粉芯 黄灰环 35材
  • HST184-35 铁粉芯 黄灰环 35材

HST184-35 铁粉芯 黄灰环 35材

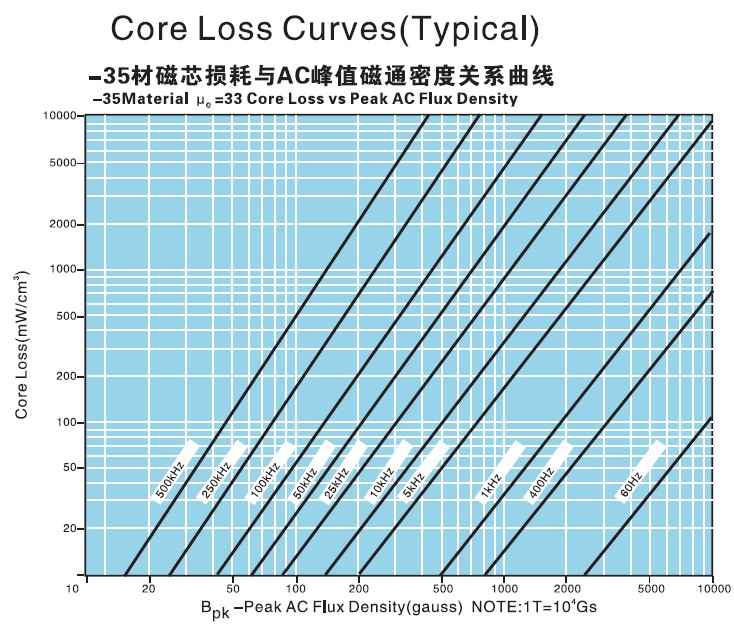

35材是一种可代替材料-8但不昂贵的选择,适用于高频

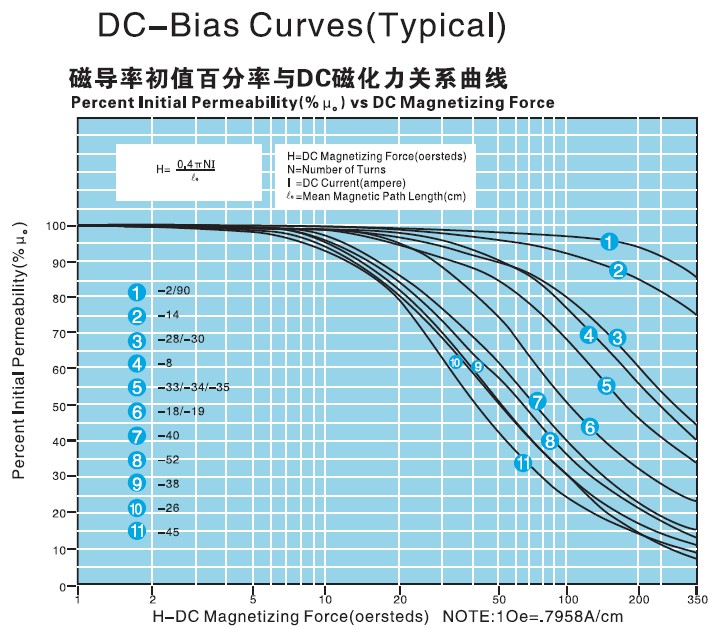

率时磁芯损耗不重要的情况,高偏流时线性良好

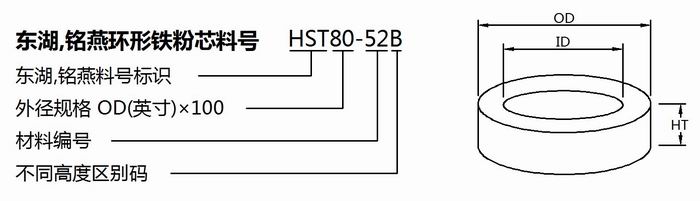

OD(in/mm)       ID(in/mm)        HT(in/mm)

1.840/46.7      0.950/24.1   0.710/18.0

Al: 70 nH ±10%

饱和磁通量(Bms):  10300 Gauss

颜色: 黄/灰


35材是一种可代替材料-8但不昂贵的选择,适用于高频

率时磁芯损耗不重要的情况,高偏流时线性良好

OD(in/mm)       ID(in/mm)        HT(in/mm)

1.840/46.7      0.950/24.1   0.710/18.0

Al: 70 nH ±10%

饱和磁通量(Bms):  10300 Gauss

颜色: 黄/灰




铁粉芯35材列表


铭燕料号ALODIDHtleAeV微金属料号
Part No.nH/N²in/mmin/mmin/mmcmcm²cm³Part No.
HST106-35401.060/26.9.570/14.5.437/11.16.490.6590.659T106-35
HST130-3533.51.300/33.0.780/19.8.438/11.18.280.6985.78T130-35
HST131-3546.51.300/33.0.640/16.3.437/11.17.720.8856.84T131-35
HST157-3543.51.570/39.9.950/24.1.570/14.510.11.0610.7T157-35
HST184-35701.840/46.7.950/24.1.710/18.011.21.8821T184-35
HST200-35372.000/50.81.250/31.8.550/14.0131.2716.5T200-35
HST200-35B742.000/50.81.250/31.81.000/25.4132.3230T200-35B
HST225-35372.250/57.21.405/35.7.550/14.014.61.4220.7T225-35
HST260-3576.52.670/67.91.600/40.71.000/25.417.13.4559T260-35
HST300-3534.53.040/77.21.930/49.0.500/12.719.81.6833.4T300-35
HST300-35D693.040/77.21.930/49.01.000/25.419.83.3867T300-35D
HST350-35753.500/89.02.140/54.41.000/25.422.54.3998T350-35
HST400-35554.000/1022.250/57.2.650/16.5253.4686.4T400-35
HST400-35D1104.000/1022.250/57.21.300/33.0256.85171T400-35D
HST520-35655.200/1323.080/78.2.800/20.333.15.24173T520-35
HST520-35D1305.200/1323.080/78.21.600/40.633.110.5347T520-35D
HST650-351916.500/1653.500/88.92.000/50.839.918.4734T650-35
